HX浸没式汽水混合加热器同其它换热相比的优点：
■
静音、无振动：HX加热器采用内部漩流消声结构，噪声低于50dB，无振动。
■
热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失。
■
投资省，HX加热器价格远低于换热器，在热水箱设置位置高时，可省却热水泵
■
重复加热：采用HX加热器可反复加热水箱内的水，无需放干箱内余水
■
安装维护简便：HX加热器外形尺寸小，重量轻，安装维护简便。 |
| |
| 概述 |
HX浸没式汽水混合加热器是一种新型、有效的汽水加热器，它将蒸汽直接导入水中，迅速高效地加热水。由于采用全新的消声结构，噪声降低至50dB以下,解决了传统加热方式的费用高、噪声大、工作不稳定的难题。并且可以与温度控制、水位控制联动，成为全自动运行的热水制备系统。
HX消音加热器加热器非常适用于水箱热水加热、污水加热，成本低，稳定可靠。 |
| |

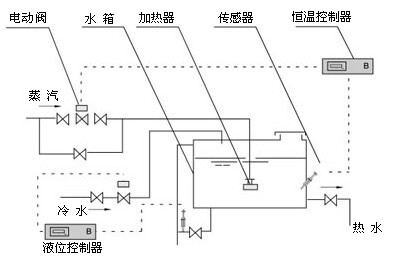

| 系统图： |
|
| 结构 |

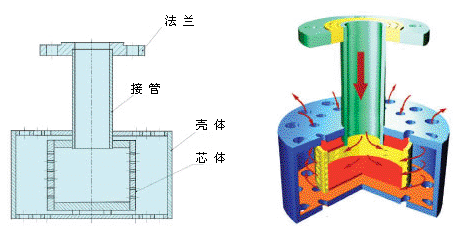

| HX浸没式汽水混合加热器结构形式如图，采用全不锈钢结构。内芯壁上斜孔为偏心、向上顷斜形式，蒸汽从斜孔中喷出，推动水在壳体内盘旋上升旋转。一方面蒸汽汽水混合效果大大提高，另一方面，旋转水流可更好地吸收蒸汽动能，消除噪声；同时，被加热的水不断从壳体表面引出，带动加热器周围的水流动，加热水箱中的水。 |
|
| 技术参数 |
项 目 |
HX—25 |
HX—32 |
HX—40 |
HX—50 |
HX—65 |
蒸汽耗量kg/h |
热水 产量kg/h |
蒸汽耗量kg/h |
热水 产量kg/h |
蒸汽耗量kg/h |
热水 产量kg/h |
蒸汽耗量kg/h |
热水 产量kg/h |
蒸汽耗量kg/h |
热水 产量kg/h |
蒸汽压力MPa |
0.1 |
152 |
1766 |
245 |
2846 |
368 |
4275 |
484 |
5623 |
563 |
6541 |
0.2 |
210 |
2460 |
318 |
3724 |
452 |
5294 |
576 |
6746 |
672 |
7876 |
0.3 |
263 |
3099 |
380 |
4478 |
527 |
6210 |
659 |
7766 |
769 |
9062 |
0.4 |
304 |
3594 |
431 |
5095 |
589 |
6963 |
730 |
8630 |
861 |
10179 |
|
| |
| 外形尺寸 |
型号
|
HX-25 |
HX-32 |
HX-40 |
HX-50 |
HX-65 |
|
外
形
参
数
mm |
A |
220 |
220 |
220 |
220 |
240 |
B |
98 |
98 |
110 |
110 |
120 |
D |
192 |
217 |
217 |
273 |
273 |
c |
100 |
120 |
130 |
140 |
160 |
|
| |
| 设计 |
HX加热器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。
由于加热器带动周围水的能力有一定限度，一般情况下，可考虑8立方左右设一台加热器，以使水箱中的水能均匀被加热。 |
| 安装与使用 |
HX加热器为法兰接口，安装简单
1、加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；
2、加热器底部距水箱底部400mm以内；
3、引入水箱中的蒸汽管应首先固定，不应有松动现象；
4、蒸汽管道上须就近安装止回阀，防止发生水流倒流事故；
5、蒸汽管道上还应装过滤器及相关阀门；
6、视水质情况对加热器进行清洗。 |
| |
|
